В представленном исследовании рассмотрено применение основ реляционной теории и теории множеств как части онтологии проектирования баз данных информационных систем. В качестве примера был рассмотрен производственно-экономический сектор пенитенциарной системы. В работе были рассмотрены архитектуры статистических отчетных данных: возможности индексации, структуризации и классового распределения. Рассмотрено построение иерархических структур для каждого из классов. С позиции реляционной теории рассмотрено: взаимодействие между множествами, возможности организовать срезы данных по отраслям производства и учреждениями, где организованы производственные процессы; разработан ряд правил для организации работы с данными. Исходя из проведенного теоретико-множественного анализа, были разработаны ключевые параметры эффективности (Key Performance Indicators (KPI)), использование которых в практической деятельности производственных подразделений поможет более качественно проводить мониторинг организованной работы. Исходя из полученных результатов, представлены практические примеры взаимных распределений и проведение OLAP-анализа с использованием разработанного ранее программного комплекса. Целью исследования явилось: исследовать возможность применения реляционной теории в решении задач структуризации и классового распределения данных на примере производственно-экономического сектора пенитенциарной системы. Новизна работы заключается в: разработанных взаимосвязях между множествами и правилах работы с данными, построенных на их основе; разработанной классификации данных; результатах исследования иерархических структур классов; разработанных KPI для применения в практической деятельности. В качестве методов исследования были рассмотрены методы реляционной теории; теории множеств и логики в рамках онтологии проектирования баз данных информационных систем. Практическая значимость исследования заключается: в применении разработанных методов и подходов, а также правил работы с данными при построении архитектур баз данных информационных систем производственно-экономического сектора пенитенциарной системы, а также в их применении при построении отчетно-аналитической работы предприятий пенитенциарной системы. Теоретическая значимость заключается: в разработанных подходах, правилах и нормах при работе с отчетными данными пенитенциарной системы; в разработанной классовой структуризации данных; в исследованных возможностях организовать срезы данных; в представленных KPI для проведения дальнейших исследований.
ключевые параметры эффективности, трудовой сектор, пенитенциарная система, теория множеств
Введение
Обоснование выбранного объекта исследования. Согласно официальным данным, которые представлены в открытых источниках [1], в 2023 году объем производственного сектора пенитенциарной системы составил 44,3 млрд. руб, а доля осужденных, которые привлечены к труду, составила 86,6%. На 01.01.2024 в структуру производственного сектора УИС входит 596 исправительных учреждений [1]. Производственные подразделения УИС являются надежными партнерами и поставщиками продукции для нужд органов государственной и муниципальной власти [1]. Кроме того, проведение трудовой адаптации является неотъемлемой частью процесса исправления и социализации осужденных. Поэтому, проведение исследований в данной области является актуальным не только для пенитенциарной системы, но и для Российской Федерации в целом.
Важной составляющей любого крупного производства является ведение отчетной статистической документации [2]. Предприятия пенитенциарной системы в данном вопросе не являются исключением. Согласно Приказу ФСИН России №754 от 30.08.2019 «Об утверждении формы статистической отчетности ОТАО «Отчет о трудовой адаптации осужденных» и инструкции по ее заполнению и представлению» (далее Приказ ФСИН России №754 от 30.08.2019) в пенитенциарной системе ведется учет данных производственной, трудовой и экономической деятельности. Помимо данных статистических отчетных форм, существуют и другие:
Приказ ФСИН России №1033 от 12.11.2019 «Об утверждении формы ведомственной статистической отчетности ФСИН-6 «Сведения о социально значимых заболеваниях у лиц, содержащихся в учреждениях уголовно-исполнительной системы Российской Федерации, и отдельных показателях деятельности медицинской службы» и инструкции по ее заполнению и представлению» (далее Приказ ФСИН России №1033 от 12.11.2019);
Приказ ФСИН России №661 от 15.09.2020 О внесении изменения в приказ ФСИН России от 12 ноября 2019 г. № 1033 (далее Приказ ФСИН России №661 от 15.09.2020);
Приказ ФСИН России от 01.08.2014 № 398 «Об утверждении формы статистической отчетности ФСИН-1 «Итоги деятельности учреждений, органов и предприятий уголовно-исполнительной системы» и инструкции по её заполнению и представлению» (далее Приказ ФСИН России №398 от 01.08.2014).
Научная проблема. За последние пять лет наблюдается рост объемов производства, а также рост доли спецконтингента привлеченного к труду. Однако, существует ряд вопросов, которые могут стать актуальными не только при проведении научных исследований, но и с позиций практического применения. На сегодняшний день отсутствуют какие-либо утвержденные методы и подходы, которые позволяли бы проводить прикладные статистические исследования и применять методы системного анализа в целом по приведенным отчетным формам [3]. Это приводит к тому, что на сегодняшний день отсутствует возможность разработки информационных систем, которые бы позволили проводить аналитику отчетных данных, проводить разработку прогнозов и возможных рисков для предприятий, разрабатывать планы по повышению эффективности производственных процессов, корректировать централизованное управление предприятиями с позиций корректной научно-исследовательской работы со статистической информацией.
Рассмотренные методы для решения проблемы. В качестве одной из первых ступеней для решения обозначенных проблем наиболее перспективным может явиться применение основ реляционной теории [4], теории множеств и логики [5], объектно-ориентированного подхода (ООП) [6] с последующей реализацией при помощи технологии ORM (Object-Relational Mapping) [7]. Все это следует рассматривать как часть проектирования достаточно глобальной информационной системы, ориентированной на производства, которые распределены по территориям всей Российской Федерации. Поэтому, данные методы в представленном исследовании рассматривались как часть архитектур баз данных и разрабатываемых информационных систем для проведения научных исследований [8]. В приведенном исследовании рассмотрено: возможность применения основ реляционной теории для структуризации данных, их классификации; создание правил для исследования взаимных распределений многомерных данных, а также проведения OLAP-анализа [9]. В качестве программной реализации для дальнейших разработок представляется актуальным использование систем управления базами данных (СУБД) (например, таких как MySQL [10], PostgreSQL [11] или SQLite [12] (если нужна интеграция напрямую в программное обеспечение)), использование которых будет направлено непосредственно для решения проблем прогноза, поддержки принятия решений и автоматизации производственной деятельности. Применение основ реляционной теории может явиться здесь хорошим инструментом. Немаловажным аспектом реляционной теории, ООП и онтологии проектирования является структуризация данных с распределением на классы [7]. Представленные далее в работе результаты исследования можно принять в качестве основы при разработке архитектур баз данных информационных систем, позволяющих проводить научные исследования. Рассмотрим более подробно разбиение данных на классы – данный шаг позволит лучше структурировать существующую информацию и выделить наиболее важные KPI (Key Performance Indicators) [13].
1. Анализ производственного сектора пенитенциарной системы и разработка классового распределения данных
Исходя из представленной ранее системы индексации данных [14] все исследуемые параметры для производственного сектора можно представить в виде множеств:
(1)
где: m=2 – отчеты о производственной деятельности пенитенциарных учреждений (оставшиеся m: m=1 – отчет о трудовой адаптации осужденных, m=3 – отчет о производственной и экономической деятельности, связанной с привлечением осужденных к труду, m=4 – сведения о социально-значимых заболеваниях, m=5 – отчет о среднем профессиональном образовании и профессиональном обучении – рассматривались отдельно), p – номер раздела в представленных формах учета (p=1: производственная и экономическая деятельность учреждений уголовно-исполнительной системы; p=2: производственная и экономическая деятельность в отраслевом разрезе), o – номер исследуемого параметра. Будут справедливы ограничения:
, (2)
, (3)
Индексация для срезов по учреждениям и отраслям производства также проводилась согласно разработанной ранее системы [15]. Было принято обозначение для срезов – Yu,v, где u=1 – срез по учреждениям в рамках производственной и экономическая деятельности пенитенциарной системы (v –в этом случае являются отдельно взятым видом учреждений); u=2 – разрез по отраслям производства (v – отдельная отрасль промышленности).
Здесь также можно ввести условия:
, (4)
, (5)
Исходя из имеющейся информации, производственно-экономический сектор можно разделить на 6 классов, для каждого класса при этом можно сделать срезы по отраслям производства, временной шкале и учреждениям.
Таким образом, для определены следующие классы.
1. Класс «Объем производства» (включает в себя:
). Здесь, для создания срезов массивов данных в рамках представленных множеств по учреждениям, будет справедливо (1):
, (1)
для отраслевого среза производств (2):
, (2)
если не рассматривать срезы по учреждениям и отраслям производства, то (3):
. (3)
2. Класс «Расходы» (
). Аналогично предыдущему классу, будет справедливо (4):
(4)
для отраслевого среза (5):
(5)
если не рассматриваем срезы (6):
.(6)
3. Класс «Доходы» (
). Для создания срезов по учреждениям будет справедливо (7):
(7)
для отраслей (8):
, (8)
как видно, здесь для отраслевого среза присутствует всего лишь два множества, поэтому (9):
. (9)
4. Класс «Задолженность» (
). Здесь присутствует срез только для учреждений (10):
. (10)
5. Класс «Остатки и брак продукции» (
). Для учреждений (11):
, (11)
отраслевой срез (12):
,(12)
если не рассматривать срезы (13):
. (13)
6. Класс «Объем заказов». Подробное исследование непосредственно самих видов заказов не входило в задачи исследования, однако, если смотреть обобщенно, то объемы заказов оказывают существенное влияние на производственно-экономический сектор. Поэтому был рассмотрен один параметр («объем заказов для всех видов продукции») и возможные срезы по нему (14-16):
, (14)
, (15)
. (16)
Обобщенная схема связи между срезом по учреждениям и срезом по отраслям производства, которая существует на сегодняшний день (для всех рассмотренных классов) будет выглядеть следующим образом (рисунок 1).
Взаимодействие между множествами [15], с учетом всех представленных срезов и возможных вариантов взаимодействия – представлена на рисунке 2 далее.
Перспективным продолжением приведенного классового распределения производственно-экономического сектора будет проведение многомерного анализа данных. Изучение взаимных распределений параметров разных классов относительно друг друга – является важной составляющей для последующего построения моделей описания и прогноза. Также немаловажной составляющей является и исследование возможных срезов для изучаемых данных т.е. в нашем случае можно построить срезы по отраслям производства (
), временной шкале (t) и учреждениям (
).
2. Структуры классов и их взаимодействие между собой
Рассмотрим более подробно структуру каждого из представленных классов. Структура класса «Объем производства» ( ). Учет ведется с разделением на три группы потребителей: первое – для нужд непосредственно самой УИС, второе – для государственных и муниципальных служб, третье – при заключении договора между УИС и коммерческих структур. На примере
рассмотрим структуру данного класса (здесь стоит отметить, что для
будет схожая структура) (18):
Как видно из рисунка 2, класс «Заказы» влияет на класс «Объем производства», в свою очередь класс «Объем производства» влияет на остальные классы. Также можно отметить, что для срезов
отсутствует класс «Задолженности».
Рис. 1. Обобщенная схема связи между срезом по учреждениям и срезом по отраслям производства, которая существует на сегодняшний день (для всех рассмотренных классов)
Fig. 1. Generalized diagram of the relationship between the cross-section by institutions and the cross-section by industry, which exists today (for all the classes considered)
Рис. 2. Взаимодействие между множествами производственно-экономического сектора с учетом срезов
Fig. 2. The interaction between the sets of the production and economic sector, taking into account the cross-sections
Сопоставить значения при разных срезах (
) для выбранного класса относительно остальных можно лишь при использовании общего суммирующего значения как для учреждений, так и для отраслей производства, то есть (17):
(17)
, (18)
Вся производственная деятельность на предприятиях УИС при этом (для всех трех групп потребителей) разделена на две глобальные категории: производство товаров (которое также в отчетных документах содержит стоимость переработанных сырья и материалов) и выполнение работ и оказание услуг (19):
(19)
будет справедливо также:
(20)
или:
(21)
учет объема производства товаров, выполненных работ и оказанных услуг, связанный с привлечением осужденных к труду, для нужд УИС, в фактических ценах:
, (22)
Учет объемов производства товаров, выполненных работ и оказанных услуг, связанный с привлечением осужденных к труду, для государственных и муниципальных нужд (без учета объемов для нужд УИС) :
, (23)
Для коммерческих структур:
. (24)
Для может быть построена схожая иерархическая структура. Обобщенные иерархические структуры на примере представлены далее (25).
, (25)
KPI здесь могут быть определены следующими соотношениями. Доля производства товаров, исходя из общего объема производства (manufacturing products (MP)):
,(26)
, (27)
если рассматриваем без учета стоимости сырья и материалов (manufacturing products (work only) (MP(WO))):
, (28)
, (29)
доля выполнения работ и оказания услуг (production of services (POS)):
, (30)
, (31)
Далее рассмотрим структуру для остальных классов производственно-экономического сектора.
Аналогичным образом можно построить структуры данных для класса «Расходы» ( ). Здесь будет справедливо:
, (32)
(33)
(34)
(35)
как можно заметить,
и
не укладываются в данную иерархию и могут рассматриваться отдельно;
не имеет разделений на «производство товаров» и «выполнение работ и оказание услуг».
Структура класса «Расходы» достаточно хорошо накладывается на класс «Объем производства». Это можно представить в виде условий (на примере ):
(36)
для
будет несколько выглядеть иначе (37):
(37)
Расходы производства предпочтительнее рассматривать в долевом соотношении от объемов. KPI в этом случае могут быть определены как (expenses depending on income (EDOI)):
при :
,(38)
при :
,(39)
Далее рассмотрим структуру класса «Доходы». Для класса «Доходы» ( ) иерархические структуры отсутствуют, а некоторые KPI будут соответствовать уже имеющимся параметрам и показателям.
Так, например, чистая прибыль (net profit(NP)) характеризуется:
и
.
Превышение доходов над расходами (excess of income over expenses (EOIOE)):
и
. При
связь с классом «Расходы» будет следующая:
, (40)
По аналогии с расходами следует ввести значение доли чистой прибыли относительно объемов производства (volume of production (WOP)):
при :
, (41)
при
:
, (42)
а также превышение доходов над расходами в зависимости от объемов производства (WOP)
(43)
. (44)
Отношение доходов к расходам (income-expenses(IE)) можно выразить как:
. (45)
KPI для классов «Задолженность» ( ), «Остатки и брак продукции» ( ), «Объем заказов» (
) некоторые параметры возможно приравнять непосредственно к KPI, для этого следует провести анализ взаимных распределений на основе собранных статистических данных с другими классами.
Доля бракованной продукции (defective products (DP)) относительно объемов производства:
, (46)
Таким образом, были рассмотрены структуризация данных и разделение их на классы. Определены структуры каждого класса. Было установлено, что некоторые классы зависимы от других, что и было отражено при помощи UML-диаграмм. Также можно отметить наличие иерархических структур в некоторых классах (например, «Объем производства»; «Расходы»). Все это позволило разработать и выделить KPI, для которых представляется актуальным проведение OLAP-анализа. Рассмотрим далее несколько примеров OLAP-анализа с учетом срезов данных, которые характерны для представленных классов.
3. Примеры взаимных распределений, OLAP-кубы
Рассмотрим примеры многомерного анализа распределений некоторых основополагающих параметров из одного класса относительно другого класса. Для реализации воспользуемся применением OLAP-кубов, благодаря которым можно в графическом виде рассмотреть взаимные распределения и организовать срезы многомерных данных. Для этого был использован разработанный ранее программный комплекс «Программа для графического анализа взаимных распределений числовых параметров из статистических отчетных форм ФСИН России» [16].
Рассмотрим случай взаимного распределения параметра «Объем производства товаров, выполненных работ и оказанных услуг, связанный с привлечением осужденных к труду, в фактических ценах», тыс. руб. (
) и «Расходы при производстве товаров (работ, услуг), связанные с привлечением осужденных к труду», тыс. руб. (
), в срезе для общего количества учреждений (
) (рисунок 3).

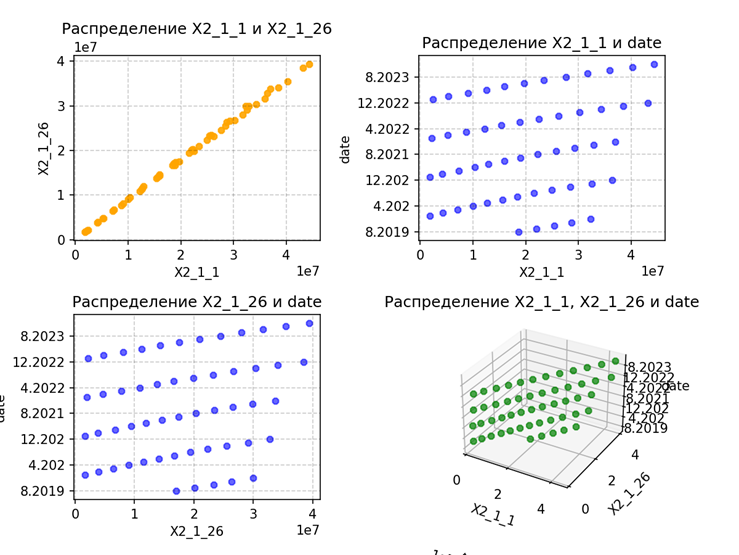

Рис. 3. Пример трехмерного взаимного распределения для
и
в срезе
Fig. 3. Example of a three-dimensional mutual distribution for and in the slice
Как видно из рисунка 4, взаимное распределение и является линейным и может быть охарактеризовано функцией вида (47):
. (47)
В первую очередь это обусловлено грамотно организованными работой и контролем в производственно-экономическом секторе пенитенциарной системы. Вторым аспектом (и более влияющим на данное распределение) будет непосредственно метод учета данных: исследуемые параметры представляют собой циклические (сезонные) временные ряды, учет которых ведется накопительным итогом (т.е. на каждый 12-й месяц года значение данных параметров будет максимальным, а на 1-й месяц года - минимальным), что и можно увидеть на рисунке 4.
Рассмотрим другой пример: взаимное распределение и
(рисунок 4).

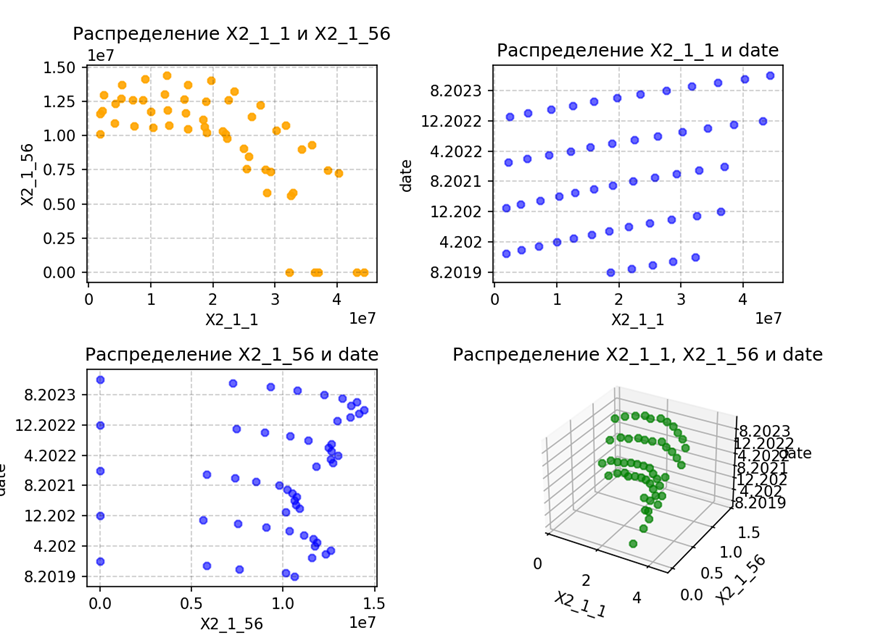

Рис. 4. Пример трехмерного взаимного распределения для параметров
и
в срезе
Fig. 4. An example of a three-dimensional mutual distribution for parameters and
in the slice
Как видно из рисунка 4, для временной ряд всегда заканчивается на отметке «0», это в первую очередь обусловлено тем, что к концу года все заказы должны быть исполнены. Также можно отметить нелинейную структуру распределения данных в рамках одного цикла для данного параметра, что требует дополнительных исследований.
Аналогичным образом были исследованы и другие классы. было отмечено, что в каждом классе присутствуют свои особенности: учет данных, которые относятся к классам «Объем производства» ( ), «Расходы» ( ), и «Доходы» ( ) ведется накопительным итогом в течении года; для параметров, которые относятся к классам «Задолженность» ( ) и «Остатки и брак продукции» ( ) – характерен учет данных по фактическим значениям за каждый месяц; для класса «Объем заказов» (
) характерны максимальные значения в начале цикла (года), но при этом в завершении цикла значения должны быть сведены к нулю.
Заключение
Применение принципов реляционной теории в поставленных задачах исследования позволило проиндексировать и структурировать собранные данные, распределить их на классы, определить условия для каждого класса и возможные срезы для более детального изучения параметров.
Продолжением исследования является проведение анализа и изучение временных рядов для параметров из представленных классов. Можно отметить, что исследуемые данные производственно-экономического сектора в большинстве случаев представляют собой циклические временные ряды (цикл – один год).
Также представляется актуальным исследование возможностей сопоставления данных производственно-экономического и трудового секторов. Основной проблемой здесь может стать разность методов учета данных: производственно-экономические показатели представляют собой в большей части циклические временные ряды, а данные, которые отражают состояние трудовых ресурсов - являются трендовыми временными рядами. Актуальным инструментом для дальнейшей реализации представленного классового распределения данных будет являться применение языков программирования, которые ориентированы на работу с базами данных, статистическую обработку информации, применение объектно-ориентированного подхода.
